【產品用途】

1. 適用于雙向運行或巷道等空間狹小的帶式輸送機，安裝在機尾改向滾筒前端回程皮帶上表面，清掃回程皮帶上 表面的殘留物，避免殘留物料夾在機尾滾筒中造成輸送帶和滾筒的損壞或輸送帶跑偏。

2. 可廣泛用于煤礦、電廠、水泥廠、選煤廠、港口、鋼鐵、焦化、有色金屬等領域。

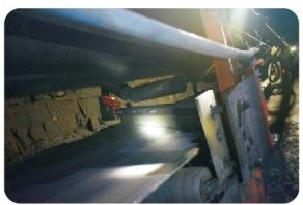

                                                                                                                         改造后

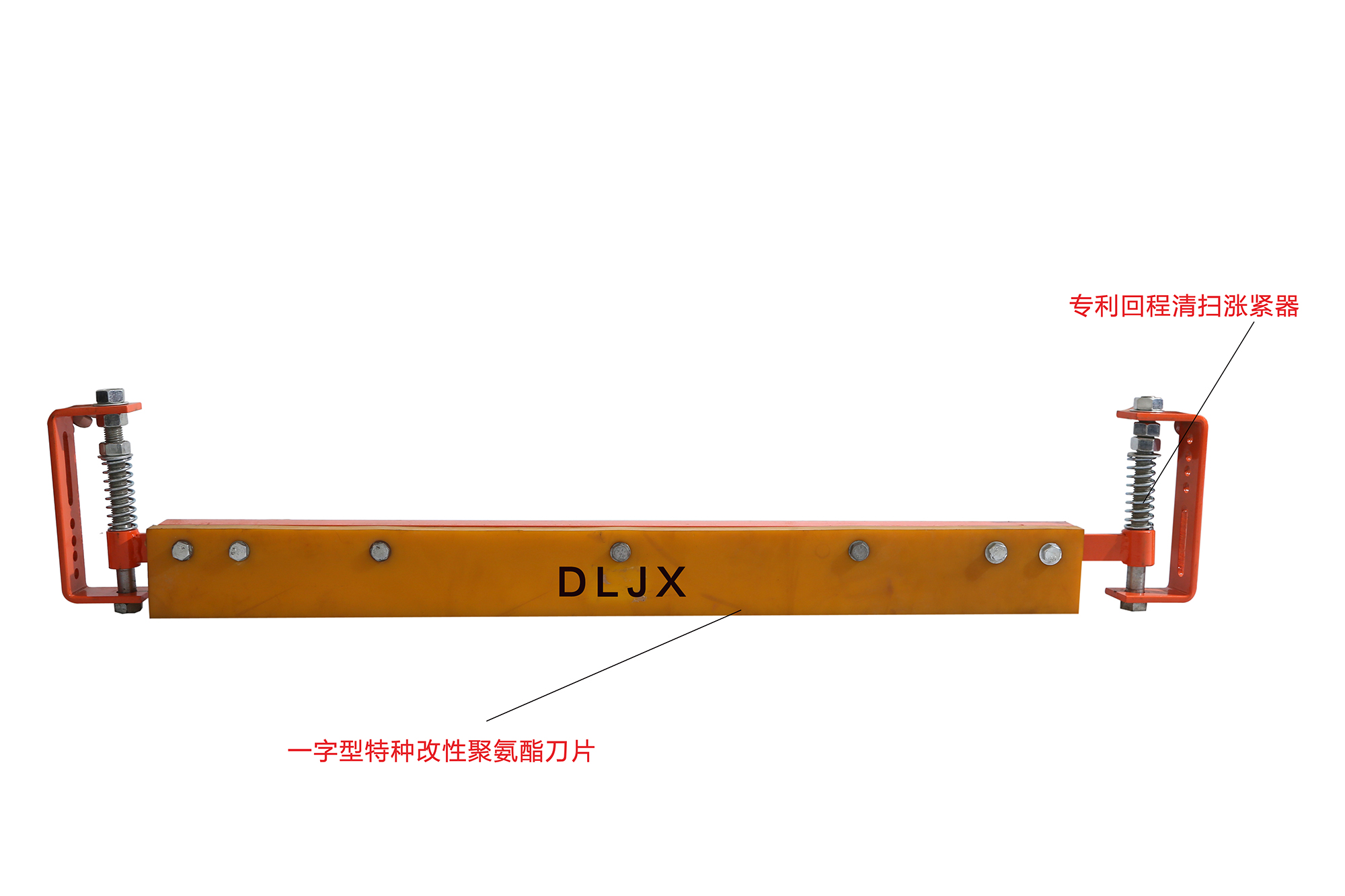

【產品特點】

   1. 清掃器刀片由特種改性高分子聚氨酯特制而成，具有阻燃抗靜電性、高耐磨性、高彈性、耐酸堿性、摩擦系數 低等特點，不會對輸送帶造成傷害，使用壽命長。

   2. 刀片采用一字型設計，適用于雙向運行的皮帶機，無需人工調轉清掃器安裝方向。

   3. 可將單向皮帶機物料清掃到一側，方便集中清理，適用于狹小巷道皮帶機的清掃。

   4. 漲緊器為本公司專利產品，可使清掃器更好的貼合輸送帶，清掃效果更穩定高效。

   5. 清掃器可有效的清理回程皮帶表面的殘留物料，減少人力勞動，改善現場工作環境，適用于硫化、粘結及機械接頭輸送帶的清掃。

產品型號

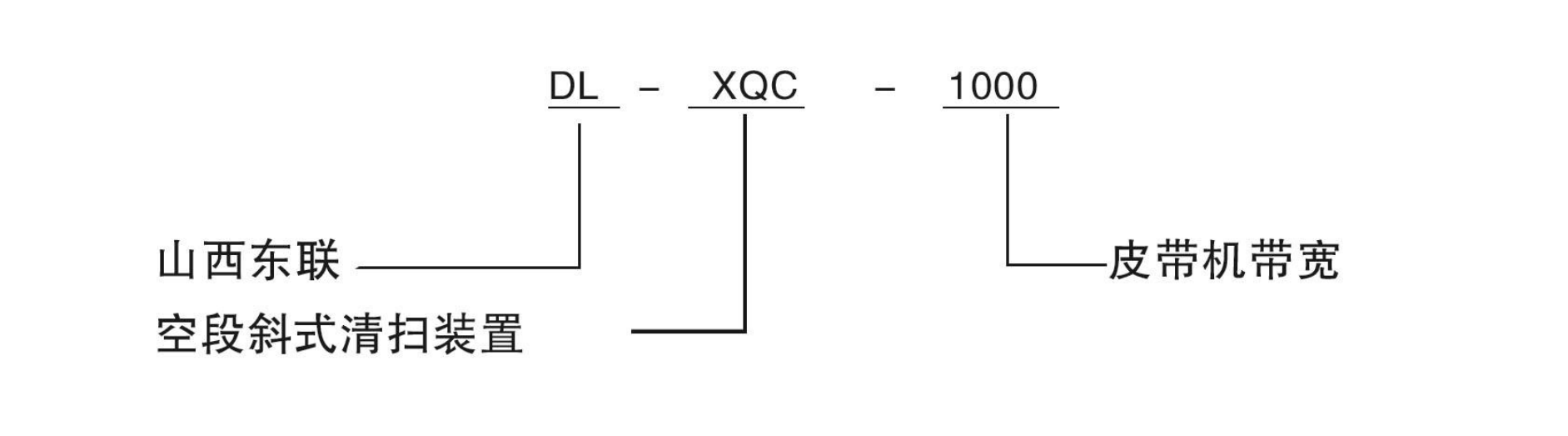

 型號意義

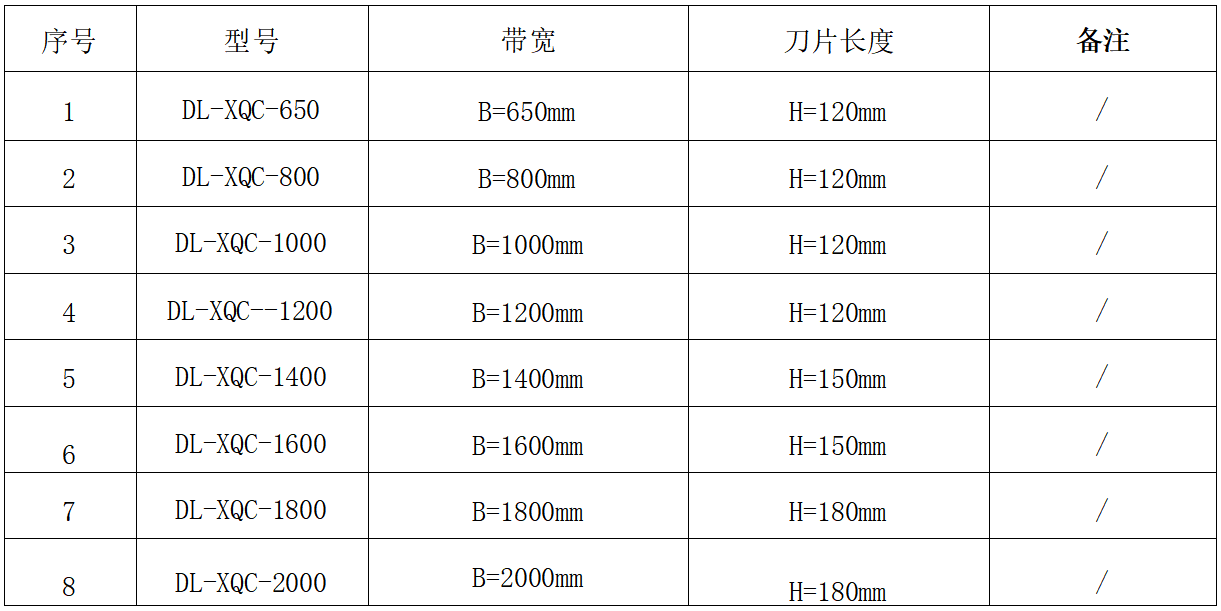

技術參照表

安裝及調試

安裝之前的注意事項

 1、必須熟知工作中所用相關設備的安全操作規程以及施工現場的 安全操作規程。

 2、對于安裝和維護的操作，請在停機、停電狀態下進行!

1、切斷輸送機的啟動電源，掛上“有人操作，禁止合閘”的警示牌。

2、輸送皮帶機運轉時不得接觸或者靠近輸送機皮帶或輸送機旋轉部位，否則可能會因身體或衣物部分卷入皮帶造成人員傷亡。

1、密閉空間進行動火作業前應該對可燃氣體進行檢測，符合標準后方可進行動火作業。

2、使用割槍或電焊對皮帶輸送導料槽開孔前，應使用阻燃罩將輸送機皮帶罩住，否則將有可能損壞皮帶。

3、安裝工作完畢，在啟動輸送機皮帶之前，應將安裝區域內和輸 送機皮帶上的工具、鐵器、焊渣等收拾干凈。否則將有可能造成人身傷害，或者導致輸送機皮帶的損壞。

安裝步驟

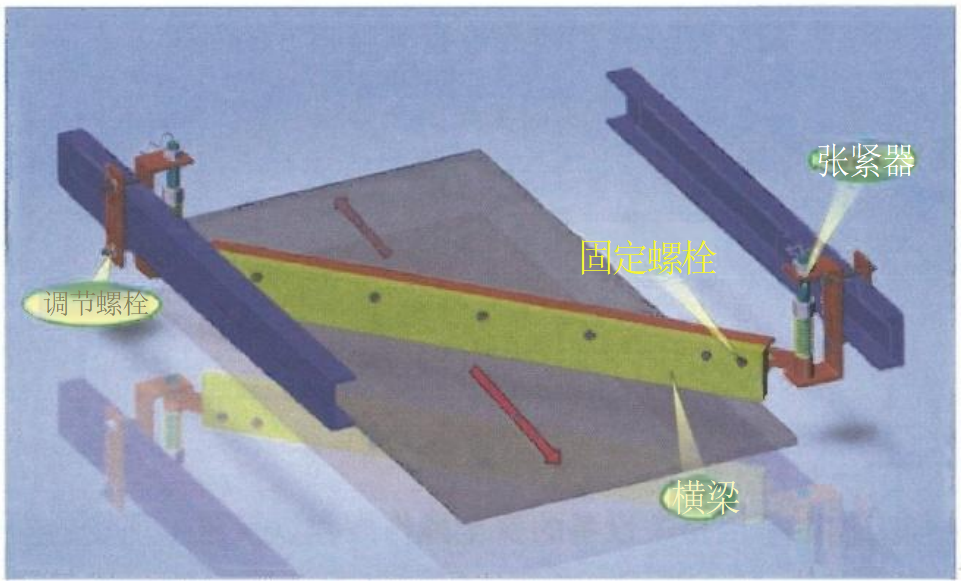

1、首先使用固定螺栓將張緊器和橫梁連接在一起

2、將張緊器通過調節螺栓固定在皮帶機縱梁上(紅色箭頭為皮帶運行方向),可根據槽鋼大小選擇合適的安裝孔如圖 1-2所示：

圖1-2

3、安裝時，可根據刀片距離皮帶的高度，在根據固定板調節孔和C型卡調節孔，再次調節。最后旋緊調節螺母，使其壓縮彈簧，使刀片緊貼下皮帶面。如圖 1-3 所示：

圖1-3

 4、示意圖如圖1 - 4 所示：

圖1-4

產品調試

1、安裝完成后，檢查螺栓和彈簧的安裝是否存在不牢固和過度壓縮彈簧等問題；

2、 檢查完成后，聯系試運行，慢慢加大下落物料量，直至滿載為止，查看有無影響使用的問題。

3、 試運行時間為2 小時。

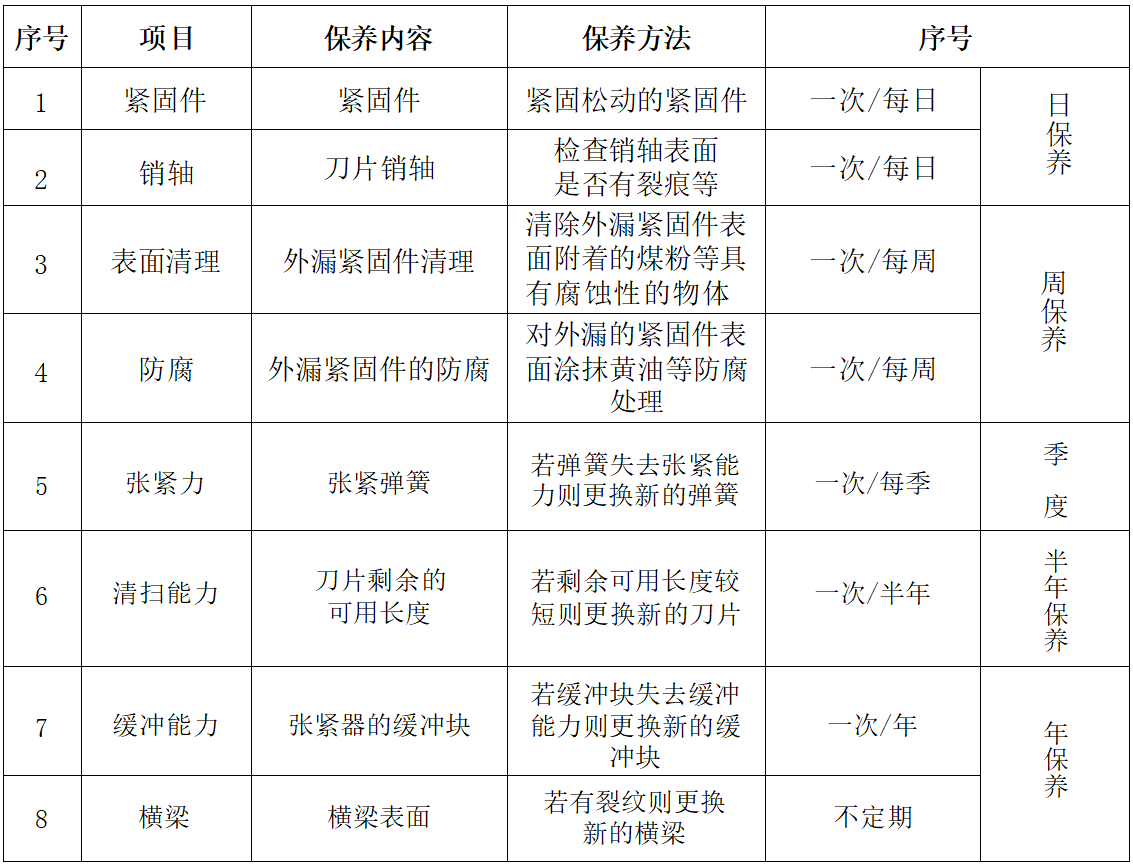

維護保養
